Cara Kerja Gas Meter Diaphragm: Panduan Teknis dan Bedah Spesifikasi
Di dunia industri dan komersial yang memanfaatkan gas bumi atau LPG sebagai sumber energi, akurasi pengukuran adalah segalanya. Salah satu jenis alat ukur yang paling diandalkan untuk tekanan rendah hingga menengah adalah Gas Meter tipe Diaphragm. Artikel ini akan membahas secara mendalam bagaimana cara kerja gas meter diaphragm, menggunakan contoh unit dengan spesifikasi yang cukup umum digunakan di lapangan: Qmax 10 m³/h, Qmin 0.04 m³/h, dan Pmax 150kPa.
Menerjemahkan Spesifikasi Teknis pada Nameplate
Sebelum masuk ke mekanisme internalnya, sangat penting untuk memahami apa arti angka-angka pada spesifikasi meteran yang Anda miliki. Spesifikasi ini menentukan kesesuaian alat dengan aplikasi Anda.
Berikut adalah penjabaran dari contoh spesifikasi di atas:
- Qmax (Maximum Flow Rate): 10 m³/h: Ini adalah kapasitas aliran maksimum. Meteran ini dirancang untuk mengukur secara akurat hingga 10 meter kubik gas per jam. Kapasitas ini cocok untuk penggunaan komersial seperti restoran besar atau industri ringan.
- Qmin (Minimum Flow Rate): 0.04 m³/h: Ini menunjukkan tingkat sensitivitas meteran. Alat ini tetap mampu mengukur aliran gas yang sangat kecil—mulai dari 0.04 m³/h—dengan akurat. Rentang yang lebar antara Qmin dan Qmax ini (turndown ratio yang tinggi) adalah keunggulan utama meteran diafragma.
- Pmax (Maximum Operating Pressure): 150kPa: Ini adalah batas aman tekanan kerja maksimum, yaitu 150 Kilopascal (atau 1.5 Bar). Body meteran dirancang untuk menahan tekanan ini.
- 1 imp : 0.01 m³: Ini adalah fitur modern untuk pembacaan jarak jauh. Setiap kali 0.01 meter kubik gas mengalir, meteran akan mengirimkan satu sinyal impuls (denyut) listrik. Fitur ini krusial untuk sistem AMR (Automatic Meter Reading).
Prinsip Kerja: Positive Displacement (PD)
Gas meter diafragma beroperasi berdasarkan prinsip Positive Displacement (PD). Sederhananya, meteran ini mengukur volume gas dengan cara menjebak sejumlah gas dalam ruang ukur yang volumenya sudah pasti, lalu melepaskannya ke saluran keluar.
Bayangkan sebuah jantung atau alat pompa angin (bellows) yang mengembang dan mengempis.
1. Struktur Ruang Ukur
Di dalam casing meteran, terdapat dua atau empat ruang ukur yang dipisahkan oleh dinding fleksibel yang disebut diafragma (biasanya berbahan karet sintetis yang tahan gas).

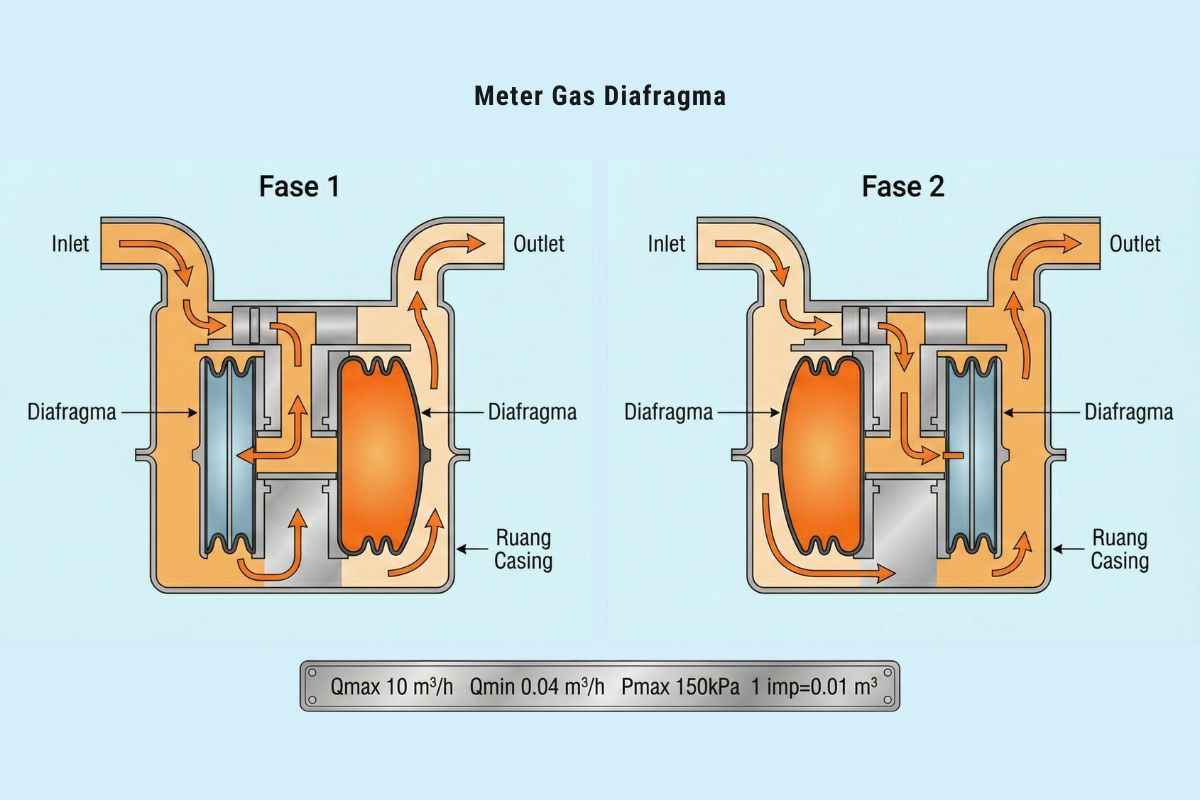

2. Siklus Pengisian dan Pembuangan
Proses pengukuran terjadi melalui langkah-langkah berikut:
- Gas masuk dari saluran inlet karena adanya perbedaan tekanan antara hulu dan hilir.
- Gas yang masuk akan mengisi salah satu ruang. Tekanan gas ini mendorong diafragma fleksibel untuk bergerak mengembang.
- Gerakan diafragma ini secara bersamaan menekan gas yang ada di ruang sebelahnya untuk keluar menuju saluran outlet.
- Katup geser (slide valves) di bagian atas akan mengatur arah aliran masuk dan keluar secara bergantian, memastikan siklus pengisian dan pembuangan terus berlanjut selama ada aliran gas.
3. Konversi Gerakan ke Counter (Pencatat)
Gerakan maju-mundur diafragma dihubungkan ke lengan mekanis (linkage) dan poros engkol. Mekanisme ini mengubah gerakan linier diafragma menjadi gerakan putar (rotasi). Putaran inilah yang kemudian menggerakkan angka-angka pada counter mekanik yang Anda lihat di bagian depan meteran.
Untuk spesifikasi 1 imp : 0.01 m³, sebuah magnet kecil biasanya dipasang pada roda gigi terakhir counter. Setiap kali roda gigi berputar menandakan volume 0.01 m³ telah lewat, magnet akan memicu sensor (seperti reed switch) untuk mengirim sinyal pulsa.
Kesimpulan
Memahami cara kerja gas meter diaphragm membantu kita menghargai mengapa alat ini sangat populer. Desain positive displacement memungkinkannya memiliki akurasi tinggi bahkan di aliran rendah (Qmin 0.04 m³/h) dan tetap tangguh menangani beban puncak (Qmax 10 m³/h) pada tekanan kerja yang aman (Pmax 150kPa).
Bagi Anda yang membutuhkan sistem monitoring modern, pastikan memilih meteran yang sudah dilengkapi fitur output pulsa (1 imp : 0.01 m³) agar siap diintegrasikan dengan sistem manajemen energi digital.
