Dalam dunia industri perpipaan (piping system), memilih jenis katup yang tepat sangat krusial untuk menjaga efisiensi dan keamanan aliran fluida. Dua jenis katup yang paling sering diperdebatkan fungsinya adalah Ball Valve dan Gate Valve. Meskipun keduanya berfungsi untuk memutus dan mengalirkan arus (on/off), terdapat perbedaan teknis yang signifikan di antara keduanya.
Memahami perbedaan Ball Valve dan Gate Valve bukan hanya soal harga, tetapi juga tentang karakteristik aliran, kecepatan operasi, dan risiko kebocoran. Artikel ini akan mengupas tuntas perbandingan kedua valve ini agar Anda tidak salah pilih.
Pengertian Singkat
Apa Itu Ball Valve?
Ball Valve adalah katup dengan penghenti aliran berbentuk bola yang memiliki lubang di tengahnya. Mekanisme ini menggunakan sistem rotary (putar).
Apa Itu Gate Valve?
Gate Valve adalah katup yang bekerja dengan cara mengangkat gerbang (gate) berbentuk piringan datar atau baji untuk membuka aliran. Mekanisme ini menggunakan sistem linear (naik-turun).
Perbedaan Utama Ball Valve dan Gate Valve
Berikut adalah poin-poin teknis yang membedakan kinerja kedua katup ini:

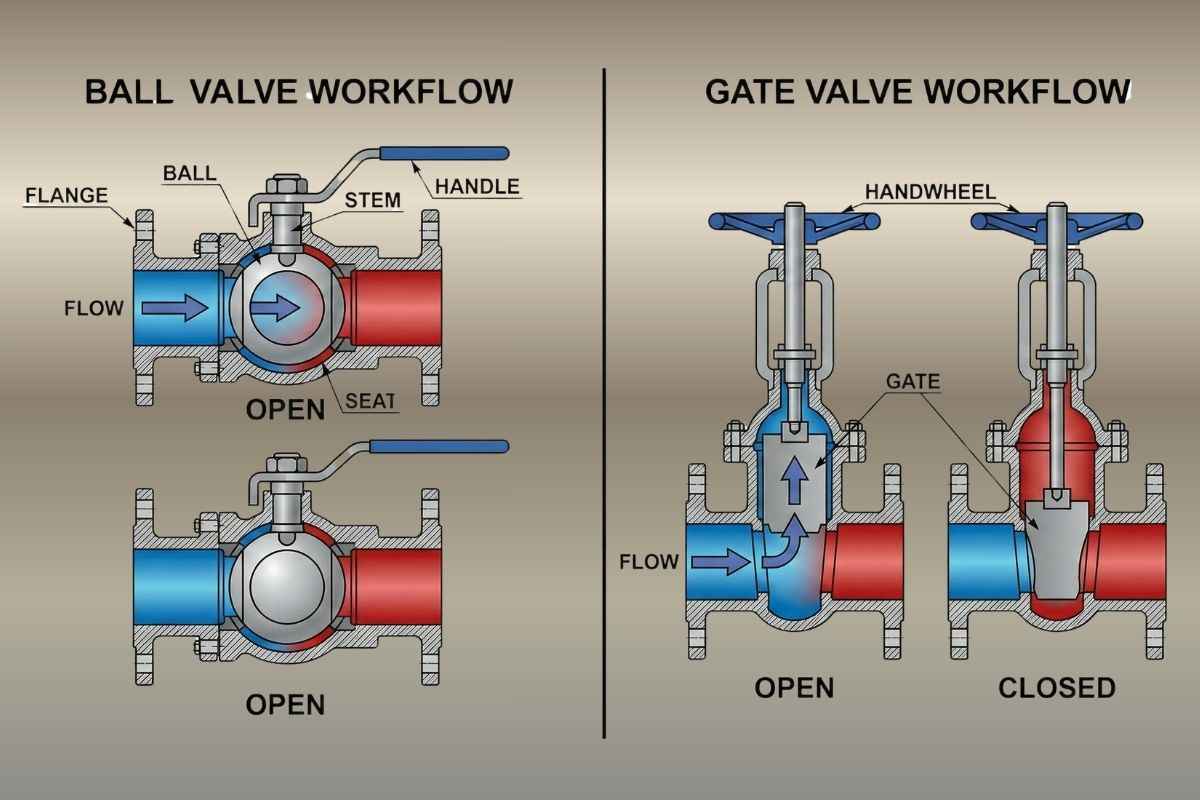

1. Mekanisme Operasional (Kecepatan Buka-Tutup)
- Ball Valve (Cepat): Ini adalah jenis quarter-turn valve. Anda hanya perlu memutar tuas 90 derajat untuk membuka atau menutup penuh. Ini sangat ideal untuk situasi darurat yang membutuhkan penutupan cepat.
- Gate Valve (Lambat): Membutuhkan putaran roda tangan (handwheel) berkali-kali (360 derajat berulang) untuk menaikkan atau menurunkan gerbang sepenuhnya. Keuntungannya, proses yang lambat ini mencegah terjadinya Water Hammer (gelombang kejut akibat penghentian aliran tiba-tiba).
2. Karakteristik Aliran dan Pressure Drop
- Gate Valve: Saat terbuka penuh, Gate Valve memberikan aliran full bore tanpa hambatan. Artinya, hampir tidak ada penurunan tekanan (pressure drop) karena diameter lubang sama besar dengan pipa.
- Ball Valve: Meskipun tersedia dalam tipe full port, banyak Ball Valve standar memiliki lubang bola yang sedikit lebih kecil dari pipa, yang dapat menyebabkan sedikit turbulensi atau pressure drop.
3. Kemampuan Sealing (Keketatan)
- Ball Valve: Dikenal memiliki sealing yang sangat ketat (100% shut-off). Material dudukan (seat) yang lunak membuat ball valve lebih tahan bocor dibandingkan gate valve, bahkan setelah penggunaan lama.
- Gate Valve: Lebih rentan terhadap kebocoran kecil pada tekanan rendah seiring berjalannya waktu, terutama jika ada kotoran yang terjepit di jalur gerbang (gate).
4. Ukuran dan Ruang Instalasi
- Ball Valve: Umumnya memakan lebih banyak ruang secara horizontal karena bentuk bodinya yang cembung dan gagang tuas yang perlu diputar.
- Gate Valve: Lebih ramping namun tinggi. Cocok untuk area instalasi yang sempit secara horizontal tetapi memiliki ruang vertikal yang cukup (untuk stem naik-turun).
Tabel Perbandingan Singkat
| Fitur | Ball Valve | Gate Valve |
| Mekanisme | Bola Putar (Rotary) | Piringan Naik-Turun (Linear) |
| Kecepatan | Cepat (1/4 putaran) | Lambat (Multi-putaran) |
| Fungsi Utama | Shut-off Cepat | Shut-off Tanpa Hambatan |
| Water Hammer | Berisiko tinggi | Risiko rendah |
| Biaya | Biasanya lebih mahal (ukuran besar) | Lebih ekonomis (ukuran besar) |
Kapan Harus Menggunakan Masing-Masing Valve?
Pilih Ball Valve Jika:
- Anda membutuhkan operasi buka-tutup yang cepat dan sering.
- Anda memerlukan penutupan yang 100% kedap (bubble-tight).
- Aplikasi melibatkan gas alam atau bahan kimia korosif.
Pilih Gate Valve Jika:
- Aplikasi membutuhkan aliran penuh tanpa hambatan (zero obstruction).
- Operasi buka-tutup jarang dilakukan (hanya untuk maintenance).
- Anda ingin menghindari risiko water hammer pada pipa bertekanan tinggi.
- Ruang instalasi terbatas secara horizontal.
Kesimpulan
Mengetahui perbedaan Ball Valve dan Gate Valve sangat penting untuk umur panjang sistem perpipaan Anda. Gunakan Ball Valve untuk kontrol cepat dan keketatan tinggi, namun pilihlah Gate Valve untuk aliran lancar tanpa hambatan pada sistem besar.
Pastikan Anda berkonsultasi dengan ahli perpipaan atau distributor terpercaya sebelum memutuskan pembelian komponen ini.
