Dalam dunia industri manufaktur, migas, dan pengolahan air, cara kerja kontrol valve (control valve) memegang peran vital dalam menjaga stabilitas proses. Sering disebut sebagai “elemen kontrol akhir”, alat ini berfungsi mengatur aliran fluida, tekanan, suhu, atau level cairan secara otomatis. Namun, bagaimana sebenarnya mekanisme di balik alat canggih ini? Artikel ini akan mengupas tuntas prinsip kerja, komponen vital, dan bagaimana sinyal kontrol diterjemahkan menjadi gerakan mekanis yang presisi.
Apa Itu Control Valve?
Control valve adalah katup yang digunakan untuk mengontrol aliran fluida dengan memvariasikan ukuran jalur aliran. Hal ini dilakukan berdasarkan sinyal dari kontroler otomatis (seperti DCS atau PLC). Sederhananya, jika sistem mendeteksi aliran terlalu cepat atau suhu terlalu panas, kontrol valve akan menutup atau membuka sedikit demi sedikit untuk menstabilkan kondisi tersebut.

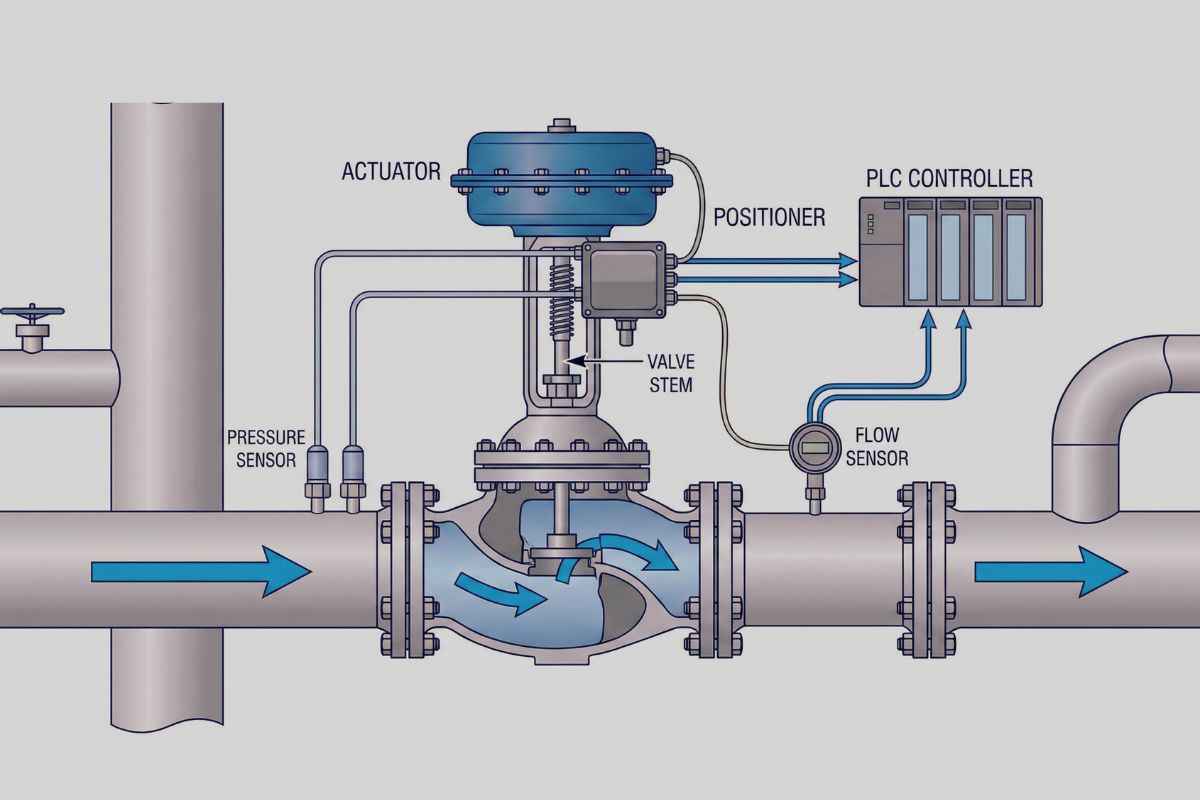

3 Komponen Utama Control Valve
Untuk memahami cara kerjanya, kita harus mengenal tiga bagian utamanya:
- Valve Body (Badan Katup): Bagian bawah yang bersentuhan langsung dengan fluida. Di sinilah proses pembatasan aliran terjadi.
- Actuator (Penggerak): Bagian atas yang berfungsi sebagai “otot”. Actuator menerima energi (biasanya pneumatik/angin atau elektrik) untuk menggerakkan katup.
- Positioner: Otak dari valve yang memastikan actuator bergerak sesuai dengan besaran sinyal yang dikirim oleh kontroler.
Bagaimana Cara Kerja Kontrol Valve?
Proses kerja control valve terjadi dalam sebuah siklus tertutup (closed loop). Berikut adalah langkah-langkah detailnya:
1. Penerimaan Sinyal (Signal Input)
Proses dimulai ketika sensor di lapangan mendeteksi perubahan (misalnya tekanan pipa turun). Sensor mengirim data ke kontroler, dan kontroler mengirimkan sinyal koreksi (biasanya sinyal arus 4-20 mA) ke control valve.
2. Konversi Energi oleh Actuator
Sinyal tersebut diterima oleh positioner atau I/P converter, yang kemudian mengubah sinyal listrik menjadi tekanan udara (pada actuator pneumatik). Tekanan udara ini menekan diafragma atau piston di dalam actuator.
3. Gerakan Mekanis (Stem Travel)
Tekanan pada diafragma mendorong pegas dan menggerakkan batang katup (stem) naik atau turun. Gerakan stem ini terhubung langsung ke plug (penyumbat) yang ada di dalam valve body.
4. Modulasi Aliran (Flow Modulation)
Saat plug bergerak, celah antara plug dan seat ring akan berubah (membesar atau mengecil).
- Valve Membuka: Aliran fluida meningkat.
- Valve Menutup: Aliran fluida terhambat atau berhenti.
Perubahan bukaan ini terus disesuaikan secara real-time hingga kondisi proses (seperti flow atau tekanan) kembali ke titik yang diinginkan (setpoint).
Catatan Penting: Pemilihan jenis actuator (Direct Acting vs Reverse Acting) sangat mempengaruhi posisi gagal (fail-safe position) valve saat kehilangan tenaga, apakah Fail Open atau Fail Close.
Kesimpulan
Memahami cara kerja kontrol valve membantu teknisi dan engineer dalam melakukan troubleshooting dan pemeliharaan yang lebih efektif. Sinergi antara actuator, body, dan positioner memastikan efisiensi operasi pabrik tetap terjaga.
